Solução · Modernização de Controladores

Migração PLC5 / SLC500 → ControlLogix

Modernizar controlador legado não é trocar CPU. É entender lógica, campo, rede, operação, HMI, alarmes e riscos de parada. A Integra conduz migrações faseadas para Logix com documentação, simulação, rollback e suporte pós-startup.

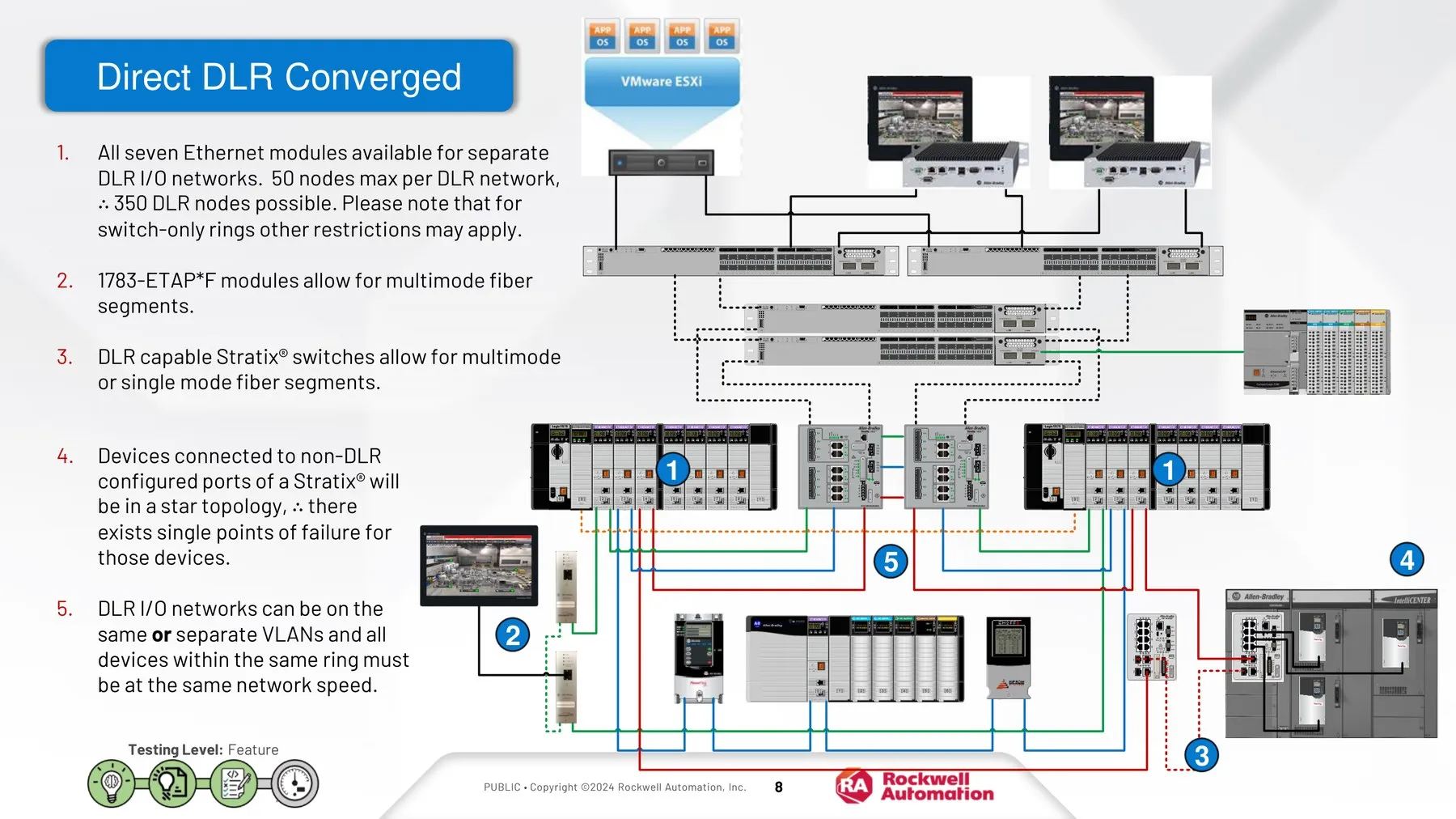

Arquitetura ControlLogix com DLR convergente — Referência visual pública para contextualizar a arquitetura Logix, redes industriais e disponibilidade em migrações de controladores legados.

Fonte: Rockwell Automation - ControlLogix High Availability Reference Architectures

Por que modernizar

Risco legado que aparece na pior hora

A migração é uma decisão de continuidade operacional, não apenas de atualização tecnológica.

Obsolescência de hardware

PLC5, SLC500, cartões remotos e redes antigas ficam cada vez mais difíceis de manter, comprar e diagnosticar.

Conhecimento informal

Lógica antiga costuma depender de quem implantou ou manteve o sistema por anos, sem documentação suficiente para troca segura.

Parada mal planejada

Migração sem simulação, FAT e rollback transforma modernização em risco operacional concentrado em uma janela curta.

Como atuamos

Migração por risco, não por ansiedade

O caminho correto depende da janela de parada, criticidade da área, quantidade de I/O, estado dos painéis e maturidade da documentação existente.

O que você recebe

Inventário de hardware, I/O, redes, painéis e dependências de processo
Levantamento e documentação da lógica existente, intertravamentos e sequências
Estratégia de migração faseada com matriz de risco por área
Conversão e reengenharia de lógica para ControlLogix / CompactLogix
Adequação de tags, telas HMI/SCADA e governança de alarmes
Ambiente de teste, simulação, FAT e plano de rollback por etapa
Plano de cutover, SAT, acompanhamento de startup e estabilização
As-built, data book e treinamento de manutenção

Conversão, híbrida ou reengenharia: qual caminho de escopo?

Não existe preço fechado para migração de PLC legado — existe escopo. Os três caminhos abaixo equilibram custo, prazo, risco e qualidade da manutenção futura. O diagnóstico técnico define qual se aplica a cada área da planta (uma mesma migração pode combinar caminhos diferentes por área).

Caminho	O que é	Custo relativo	Quando faz sentido
Conversão assistida	Ferramenta de migração converte a lógica; a engenharia corrige os erros de conversão (timers, PID, MSG, sequenciadores) e mantém a estrutura de tags legada com refatoração mínima.	Mais baixo	Sistema pequeno, documentação razoável e baixo risco de processo. Entrega rápida, mas herda tags pouco legíveis (N7, B3) para a manutenção.
Híbrida	Converte a base e reescreve os trechos críticos — intertravamentos, PID, sequências — com tags nomeadas, UDTs e instruções Add-On padronizadas.	Intermediário	O equilíbrio mais comum entre prazo, risco e manutenção futura. Boa escolha quando a janela de parada é curta mas a planta vai conviver com o sistema por décadas.
Reengenharia completa	Lógica reescrita do zero sobre padrão de biblioteca, com telas, alarmes (ISA-18.2) e documentação reconstruídos a partir de descrição funcional validada com a operação.	Mais alto	Processo crítico, documentação fraca ou inexistente, exigência de padronização plant-wide, auditoria ou integração futura com PlantPAx.

Para uma estimativa técnica séria, o que acelera o diagnóstico: backup do projeto (RSLogix 5/500), fotos dos painéis, lista de I/O e a janela de parada disponível. Com esses quatro insumos, a Integra consegue indicar o caminho e a ordem de grandeza do esforço por área.

A migração inclui controle, HMI, rede e sustentação

A proposta técnica da Integra trata modernização como ciclo completo: ControlLogix/CompactLogix, EtherNet/IP, padrões de lógica, malhas PID, intertravamentos, sequências, telas FactoryTalk, alarmes, backup, FAT/SAT, cutover e handover. Trocar CPU é só uma parte pequena do risco.

Ver página técnica de migração

Tecnologias e práticas relacionadas

PLC5 / SLC500 Inventário legado
ControlLogix Arquitetura alvo
CompactLogix Aplicações menores
EtherNet/IP Rede de controle
FAT / SAT Teste e aceite
ISA-18.2 Governança de alarmes

Perguntas frequentes

É possível migrar PLC5/SLC500 sem parar a planta inteira?

Na maioria dos casos, sim, com estratégia por área, etapas de conversão, painéis intermediários, janelas menores e rollback validado. O diagnóstico define o melhor caminho.

A lógica antiga deve ser copiada exatamente?

Nem sempre. Copiar erro legado é desperdiçar a modernização. Preservamos o comportamento operacional necessário, mas reestruturamos onde há risco, dívida técnica ou falta de padronização.

Vocês migram também as telas e alarmes?

Sim. Migração de controlador sem revisar tags, telas, alarmes e documentação costuma deixar a operação com metade do problema resolvido.

Por que migrar PLC-5/SLC500 agora?

A linha PLC-5 entrou em status discontinued em junho de 2017. A SLC500 foi descontinuada em fases: SLC 5/01 e 5/02 em 2017, SLC 5/03 8K em 2018, e os demais controladores saíram de venda em 31 de março de 2024 (Rockwell Automation Lifecycle Status). Spare fica mais caro e raro a cada ano, e quanto mais a planta espera, maior a chance de a migração ser feita em regime de emergência (parada não planejada, prazo apertado, escopo comprimido). Migrar de forma planejada custa menos em horas, em risco e em janela de parada do que migrar sob pressão de uma falha em produção.

Qual hardware substituto: ControlLogix ou CompactLogix?

Depende do tamanho original. PLC-5 grande tipicamente vai para ControlLogix 5580. SLC500 pequeno vai para CompactLogix 5380. Critério: contagem de I/O, requisitos de comunicação, integração futura com PlantPAx ou FactoryTalk.

Posso reaproveitar I/O cards antigos?

Geralmente não, ControlLogix usa backplane diferente. Algumas conversões via 1492 wiring system permitem reaproveitar a fiação de campo, reduzindo retrabalho elétrico significativamente.

Quanto tempo de planta parada para migração?

Em planta com áreas independentes, fasamos por área para reduzir impacto operacional. Em planta de processo contínuo, normalmente exige janela única de cutover com plano detalhado. Toda migração passa por ambiente espelho de homologação antes do cutover.

Migração quebra rastreabilidade histórica do PLC?

Não, porque rastreabilidade vive no Historian/MES, não no PLC. Configuramos novos PLCs para enviar mesmas tags ao mesmo Historian. Continuidade de série temporal sem ruptura.

E se o PLC tiver lógica proprietária complexa não documentada?

Etapa preliminar inclui engenharia reversa: descrição funcional a partir do código + entrevistas com operação + observação de comportamento. Esse documento vira referência para a nova lógica em ControlLogix, com rastreabilidade de cada bloco.

Tem controladores legados sustentando uma área crítica?

Envie backup do projeto, fotos do painel e lista de I/O para uma estimativa técnica por área. A migração só vem depois que a operação entende janela, impacto e plano de rollback.
